Solid state-reléer – små, raske og langvarige

Når trenger du et solid state-relé? Og hvordan velger du – stilt overfor en produktkatalog på hele 126 sider?

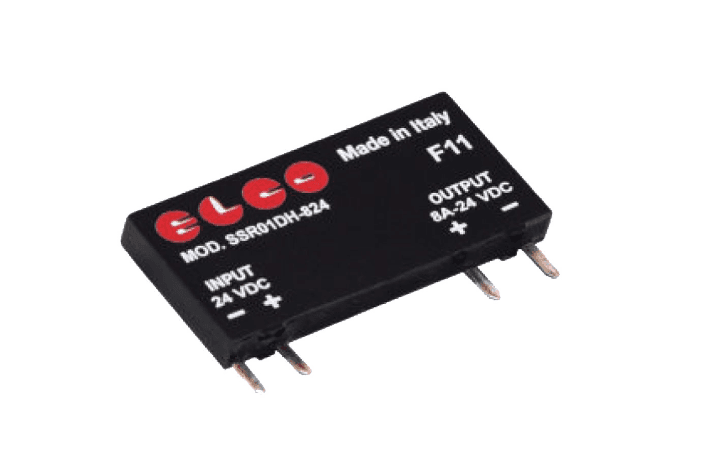

EL.CO. ble grunnlagt i 1986, og har siden den gang fortsatt å utvikle sitt sortiment av solid state-reléer (eller statiske reléer). De nyeste tilskuddene til sortimentet inkluderer SSR01DH-/SSR02DH-/SSR05DH-serien.

Disse nyeste solid state-reléene (SSR-ene) kombinerer høy bryterhastighet og lavt styreeffektforbruk med en inngang-utgang-isolasjon på 3 750 V, og kan lagres ved temperaturer fra -40 til 100 °C. Driftstemperaturen er -30/+80 °C.

De er nok et tilskudd til et utrolig imponerende sortiment, som du kan se her.http://www.nexuscomponents.co.uk/Manufacturers/ELCO Hos Nexus har vi den tekniske kunnskapen til å sørge for at du får riktig SSR for dine behov – og når en annen løsning kan være den rette. For ingen enkelt SSR er perfekt for alle bruksområder – derav behovet for en så stor produktkatalog.

Ganske enkelt er SSR-er et alternativ til å bruke en vanlig bryter når du vil slå en krets på eller av. I tillegg til å være mindre og rimeligere enn en bryter, har SSR-en ingen bevegelige deler. Den kan derfor arbeide mye raskere, og den varer lenger enn en bryter ville gjort – for når deler kan bevege seg, kan de også slites ut. SSR-er ble først introdusert på 1960-tallet og var neste generasjon etter det elektromekaniske reléet. Selv om et elektromekanisk relé er robust og kan tilpasses en rekke oppgaver, har det en tendens til å ta mer plass. Et elektromekanisk relé kan bruke 5–15 ms på å koble – altfor tregt for enkelte bruksområder. Lederne i en SSR er mindre og av høyere tråddimensjon enn i en bryter, noe som gjør at enhetene kan være mye mindre. De bidrar til å øke sikkerheten siden du håndterer lavere spenning og strømstyrke – noe som gjør dem til et glimrende valg for langt høyere spenninger, der en vanlig bryter kanskje ville brent ut under høy strøm. De kan utformes til å slå på med en styrestrøm så lav som 1 milliampere, selv om 5 til 15 milliampere brukes oftere.

SSR-er er altså raskere, mindre og har lengre levetid enn et mekanisk relé. Brukt i lyspærer og armaturer, biler, varmeovner, datamaskiner og strømforsyninger har de mange fordeler. Ingen rekyl, ingen mekanisk slitasje, pålitelighet, redusert responstid og støtbestandighet – solid state-reléet har en imponerende liste over egenskaper. Ikke minst et fullstendig fravær av gnistdannelse – avgjørende i eksplosjonsfarlige miljøer.

De kan operere i millioner av sykluser uten tap av funksjon. Ettersom de kobler lydløst, har de en enorm fordel i strømskap som inneholder mange reléer, der støy virkelig kan bygge seg opp. Og de kan brukes i fuktige og skitne miljøer.

Fordelene deres fremfor elektromekaniske reléer merkes virkelig i termostater, høyhastighetsbryterapplikasjoner som varmekretser, og enhver bruk der det vil være hyppig på-av-sykling (SSR-er har ingen kontaktsprett).

SSR-er kan imidlertid være utsatt for spenningsfall fra 1 til 1,5 V, og er kun kompatible med A.C.- eller D.C.-utgang. De kan også være motstandsdyktige mot transiente spenninger. De må arrangeres riktig – godt ventilert, og ikke plassert i rader oppå hverandre.

Alle EL.CO.s solid state-reléer leveres med et snubberfilter som beskytter dem mot spenningsspisser forårsaket av en for høy stigningshastighet i utgangsspenningen. I enkelte miljøer – som tungindustri – kan ekstra beskyttelse legges til, og hurtigvirkende sikringer kan være nødvendige. Igjen har Nexus ekspertisen til å gi råd for å sørge for at løsningen din er den rette for dine behov.

Hvis du ser etter SSR-er, finner du vårt EL.CO.-sortiment her –

http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
